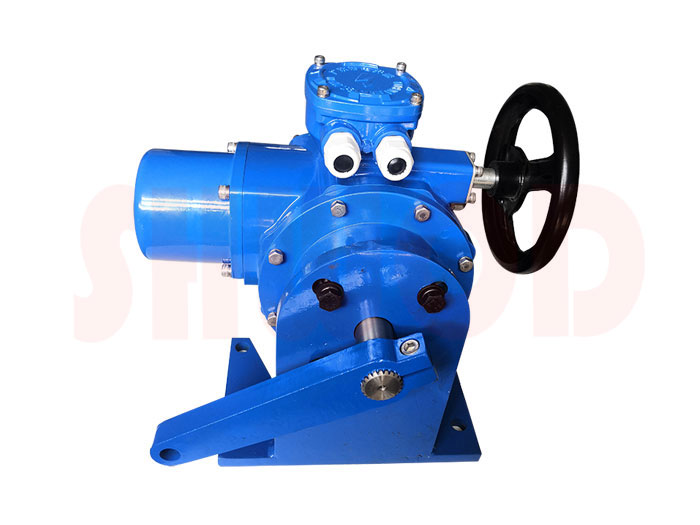

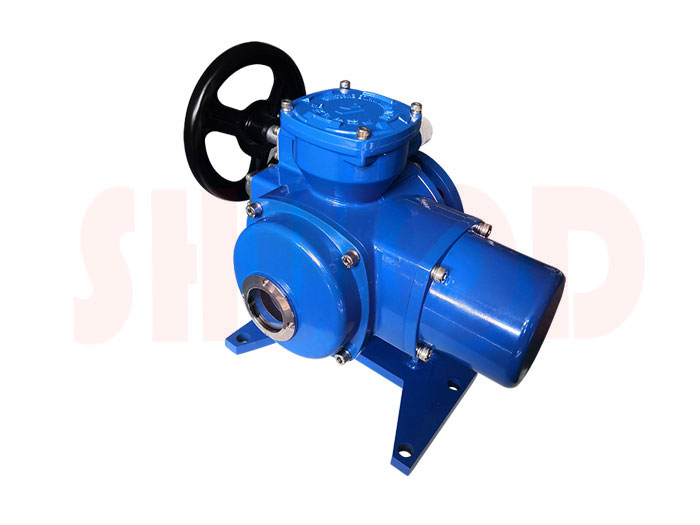

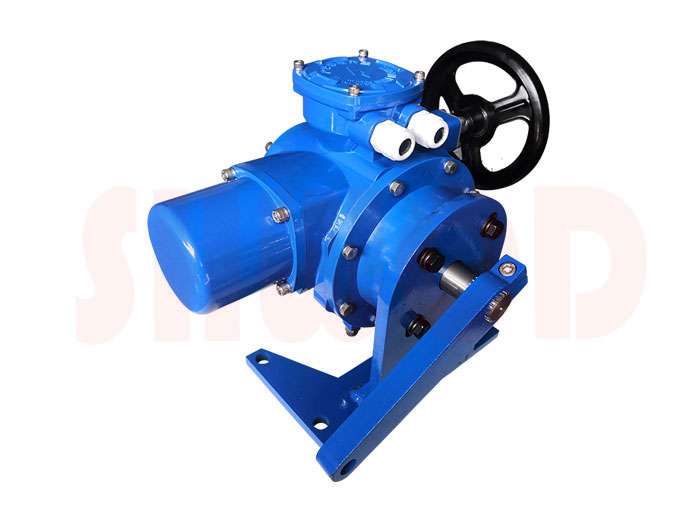

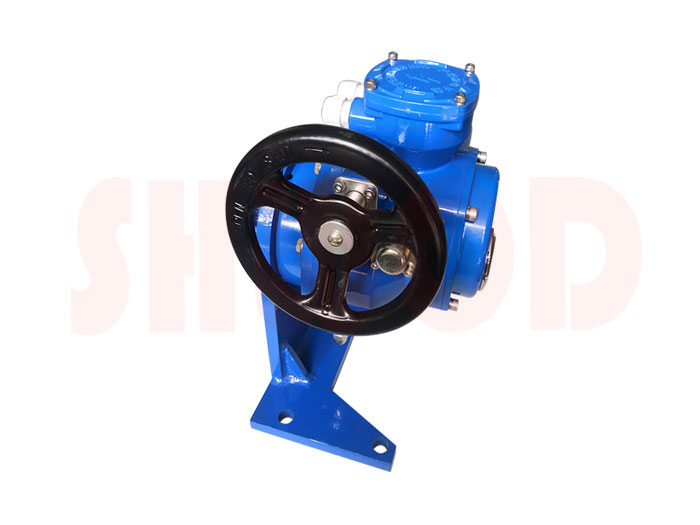

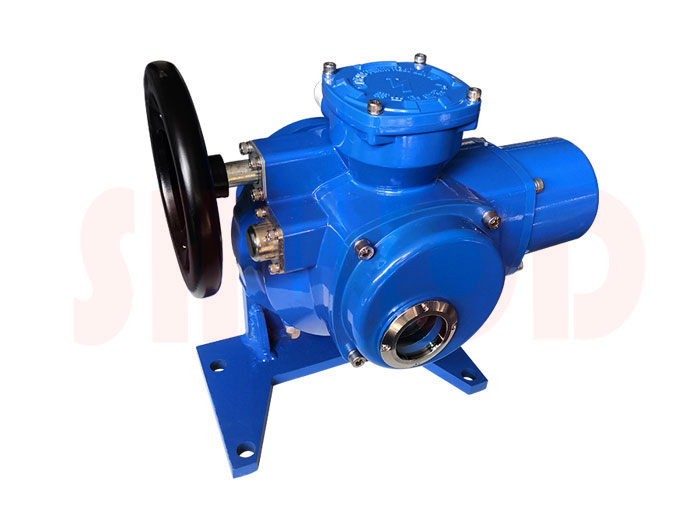

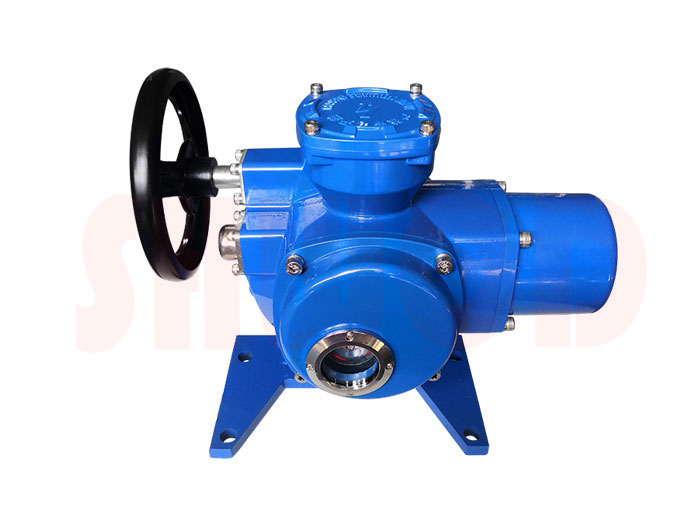

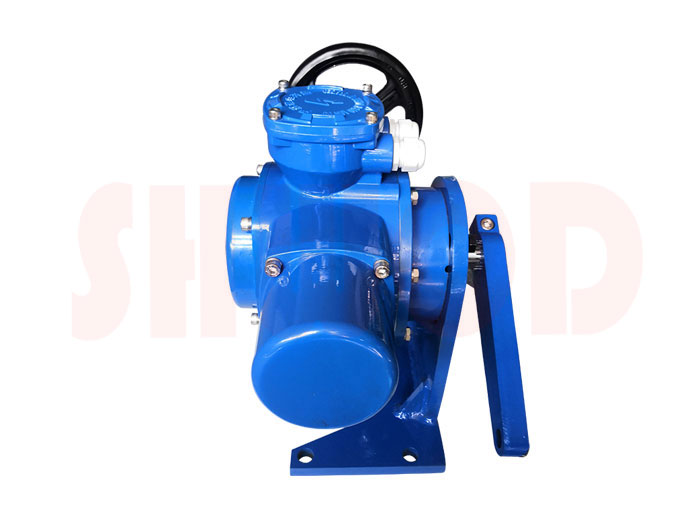

供電電源： 額定電壓： 三相 AC380V（特殊訂貨單相 220V、三相 440V、660V 等）

       額定頻率：50HZ（特殊 60HZ）

       防護等級：IP65/67(特殊訂貨 IP68)；

       絕緣等級：F 級

       環境溫度：-20～+60℃（特殊訂貨-40～+70℃）；

       相對濕度：≤95%（+25℃時）；

       工  作  製：短時 10 分鍾(特殊訂貨 15-30 分鍾)；

       防爆標誌：ExdⅡBT4 適用於環境為ⅡA、ⅡB 級 T1-T4 組的爆炸性氣體環境；

       工作環境：普通型用於無易燃易爆和強腐蝕介質的場所；

       防腐塗裝：高溫烤漆。

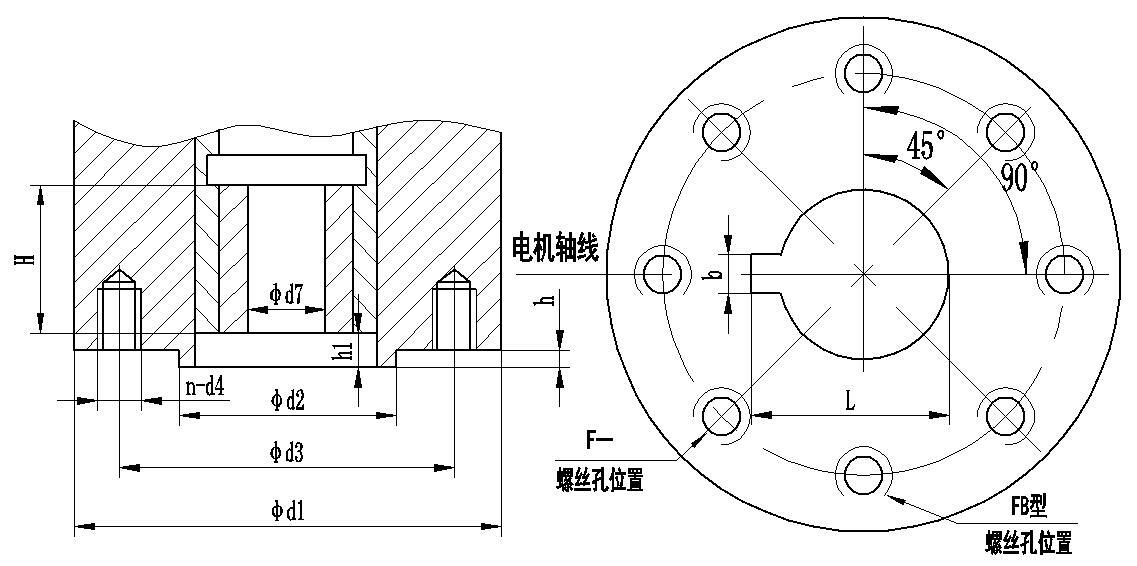

【連接尺寸】





執行標準 GB/T12223-2005
電裝型號	法蘭號		d1	d2(f8)	d3	n-d4	d7		H	h	h1	b
							預留	上限
Q05 Q10 Q15		FB1	77		57	4-M6	12.7	15.9	33			3/5
		FB2	92		70	4-M8	19		33			5
	F05		65	35	50	4-M6	8	19	33	3	2
	F07		90	55	70	4-M8	8	19	33	3	2
Q20 Q30 Q40		FB3	115		89	4-M12	22.2		42			5
	F07		90	55	70	4-M8	8	19	33	3	2
	F10		125	70	102	4-M10	12	28	42	3	2
Q60 Q120		FB3	115		89	4-M12	22.2/28.6		80			5/8
		FB4	140		108	4-M12	31.7		50
	F10		125	70	102	4-M10	15	38	50	3	2
	F12		150	85	125	4-M12	15	38	50	3	2
Q180		FB5	197		159	4-M16	33.3/38.2		60			10
	F14		175	100	140	4-M16	20	38	60	3	3
Q300		FB5	197		159	4-M16	41.3		80			10
Q500	F16		210	130	165	4-M20	20	55	80	3	3

        注：以上參數為常規供貨，如有特殊需要可在訂貨時說明。

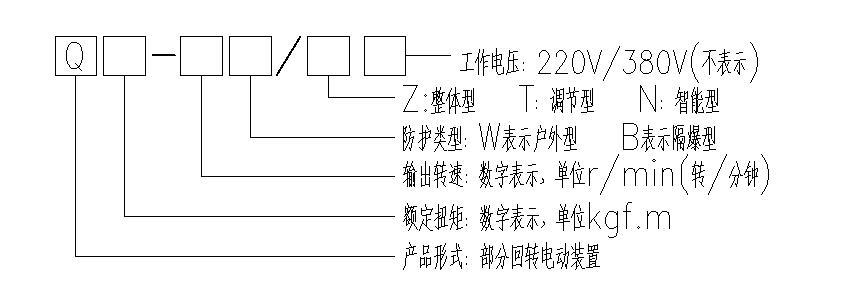

【產品參數】



型 號 規 格	輸出扭矩 N/m	輸出轉速 r/min	上限閥杆 直徑 mm	手 動 速 比	電機功率 W	額定電流 A	參考重量 Kg
Q05	50	1	19	60	45	0.16	8.5
Q10	100	1	19	60	60	0.18	8.6
Q15	150	1	19	60	75	0.22	8.7
Q20	200	1	28	90	90	0.26	12.7
Q30	300	1	28	90	120	0.32	12.7
Q40	400	1	28	90	150	0.37	13
Q60	600	1	38	87	180	0.72	21
Q120	1200	1	38	87	250	1.0	21
Q180	1800	1	38	87	370	1.6	23
Q300	3000	0.5	55	348	370	1.6	35
Q500	5000	0.5	55	348	550	2.5	35

                   注：以上參數為常規供貨，如有特殊需要可在訂貨時說明。

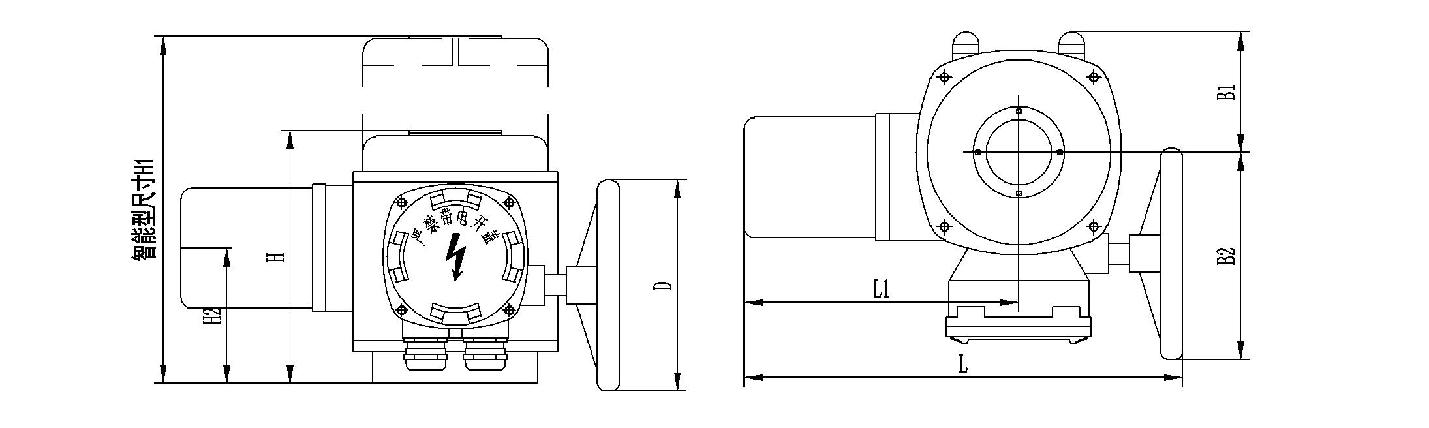

【外形尺寸】





尺寸 型號	B1	B2	H	H1	H2	L	L1	D
Q05/15	68	114	156	270	73	250	157	140
Q20/40	91	157	191	273	103	332	208	160
Q60/180	143	203	227	309	126	424	232	250
Q300/500	143	203	291	373	190	424	232	250

【安裝拆卸】

       允許閥門91麻豆精品国产精品裝置任意位置安裝，但必須注意電機盡量呈水平位置，電器箱蓋呈水平或垂直向上狀態為推薦安裝方式，這樣有利於潤滑、調試、維護和手動操作。
